1. Inngangur
Transformer vinda vélargegna mikilvægu hlutverki við framleiðslu rafspennubreyta-þar sem eru nauðsynlegir hlutir sem gera kleift spennuumbreytingu, rafeinangrun og orkuflutning um alþjóðleg raforkukerfi. Þegar stóriðnaðurinn þróast í átt að meiri skilvirkni, áreiðanleika og greind, er framleiðslutæknin á bak við spennubreyta að ganga í gegnum verulega umbreytingu. Meðal þessarar tækni eru vindavélar einn mikilvægasti þátturinn vegna þess að þær hafa bein áhrif á gæði vinda, rúmfræðilega nákvæmni, einangrunarheilleika og-langtíma rekstraráreiðanleika.
Í nútíma spenni verksmiðjum, hversu sjálfvirkni, upplýsingaöflun og stafræn samþættingvinda vélarendurspeglar oft heildarframleiðslugetu fyrirtækisins. Gæði, framleiðsluhagkvæmni og kostnaðarsamkeppnishæfni ráðast mikið af því hvort notaðar eru háþróaðar vindalausnir. Með aukinni raforkuþörf á heimsvísu, samþættingu endurnýjanlegrar orku og nútímavæðingu iðnaðarbúnaðar,Lítil kjarnavindavélarhafa fengið stefnumótandi mikilvægi í atvinnugreinum, þar á meðal orkudreifingu, járnbrautum, rafeindatækni í bifreiðum, endurnýjanlegum orkukerfum, geimferðum og heimilistækjum.
Þessi grein sýnir ítarlega, ítarlega-rýni á afullsjálfvirk vindavél, sem nær yfir tegundir, vinnureglur, þróun iðnaðar, sjálfvirka stýritækni, framleiðsluferli, valviðmið, alþjóðlegt markaðslandslag, lykilframleiðendur og framtíðarþróunarleiðbeiningar. Það miðar að því að þjóna fagfólki, verkfræðistjórum, innkaupasérfræðingum og tæknifræðingum sem leitast við að byggja upp alhliða skilning á þessum hluta rafvélræns framleiðslubúnaðar.
2. Yfirlit yfir framleiðslu- og vindakröfur um spenni
2.1 Hlutverk vinda í spennum
Í hvaða spenni sem er eru vafningar ábyrgir fyrir því að bera rafstrauminn sem gerir rafsegulinnleiðslu kleift-umbreyta raforku á milli mismunandi spennustiga. Gæði vinda hafa bein áhrif á mikilvæga frammistöðuvísa, svo sem:
Spennustjórnun
Orkunýting og tapstig
Einangrunarstyrkur
Hitaafköst
Vélrænn stöðugleiki við skammhlaupskrafta-
Hávaði og titringshegðun
Vegna þess að vafningar samanstanda af mörgum lögum af leiðaraspólum sem raðað er með ströngri rúmfræðilegri nákvæmni, krefst þess að ná hágæða vafningi nákvæmri spennustýringu, stöðugri leiðarajöfnun og nákvæmri lagskiptingu-sem allt er erfitt að ná handvirkt. Þess vegna er þörf fyrir sérhæfðar vindavélar.
2.2 Tegundir vinda og flókið framleiðsluferli
Mismunandi gerðir spenni þurfa mismunandi vafningsmannvirki, svo sem:
Lagavindingar
Diskavindingar
Hringlaga vafningar
Þynnuvinda (kopar eða álpappír)
Stöðugar vafningar
Planar eða PCB vafningar (fyrir há-tíðnispenna)
Marg-hluti, marg-sveiflur
Hver tegund býður upp á einstaka framleiðsluáskoranir. Til dæmis:
Diskavindingarkrefjast þéttrar axialþjöppunar og nákvæms einangrunarbils.
Hringlaga vafningarkrefjast stöðugrar spennu til að koma í veg fyrir aflögun leiðara.
Þynnuvindingarnotaðu stórar ræmur af filmu sem krefjast sérstakra decoilers og sjálfvirkrar suðu.
Hátíðnivindar-krefjast míkróna-nákvæmni og sjálfvirkrar lagskiptingar.
Spennuvindavélar eru því sérhæfðar samkvæmt þessum vindaaðferðum.
3. Flokkun áTransformer vinda vélar
Iðnaðurinn viðurkennir margar gerðir af vindavélum byggðar á uppbyggingu, stjórnkerfi og lokanotkun.
3.1 Með vindaaðferðinni

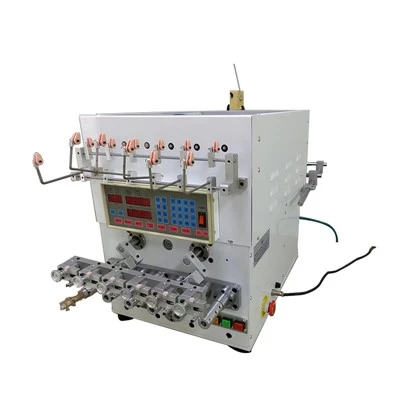

(1) Spóluvindavélar(Almennur tilgangur)
Notað fyrir litla til meðalstóra spennubreyta, inductor og chokes. Þeir geta vindið kringlóttan vír, rétthyrndan vír og emaljeðan koparvír.
Eiginleikar:
Hár snúningshraði
Hentar fyrir litla-aflspenna
Kostnaður-hagkvæmur
Oft CNC-stýrt
(2) Þynnuvindavélar
Notað fyrir dreifispenna og meðal-aflspenna (td 10–2500 kVA). Þeir vinda samfellda álpappírsrönd með einangrandi pappírslögum.
Eiginleikar:
Sjálfvirk álþynnun
TIG eða ultrasonic suðu fyrir þynnutengingar
Sjálfvirk kantjöfnun
Lag einangrunarfóðrun
Servó-stýrð spenna
(3) HV/LV Power Transformer vindavélar
Fyrir stóra aflspenna (td 10–300 MVA). Þessar vélar höndla þunga ferhyrndan leiðara.
Eiginleikar:
Hátt tog
Lágur snúningshraði
Þungur-rammi
Nákvæm vökva- eða servóspennustýring
Sjálfvirk einangrunarteip
Í-ferlisvíddarvöktun
(4)Diskavindavélar
Hannað fyrir háspennu-skífu eða þverskurðarvinda.
Eiginleikar:
Skref-fyrir-skref lagaðgerð
Sjálfvirk lögleiðing
Nákvæm staðsetning vírsins
Tension feedback kerfi
(5) Toroidal vindavélar
Notað fyrir hringlaga spennubreyta, spólur og orkusparandi heimilistæki-.
Eiginleikar:
Vinda skutla vélbúnaður
Mikill hraði
Lágmarks hávaði
Styður borði einangrun
3.2 Með sjálfvirkni og eftirlitsstigi
Grunn vélræn vinda
Fer mjög eftir kunnáttu rekstraraðila
Hentar fyrir frumgerðir eða lítil verkstæði
Vélknúinn snúningur
Einhver sjálfvirk lagskipting og talning
Mikið notað í litlum spenniframleiðslu
Alveg sjálfvirkar CNC vinda vélar
Servó-stýrð hreyfing
Sjálfvirk spenna, einangrunarsetning og lagskipting
Mikil nákvæmni
Tilvalið fyrir staðlaða fjöldaframleiðslu
Snjöll vindakerfi
Tengdur MES/ERP kerfum frá verksmiðjunni
Raun-vöktun, stafræn tvíburi og rekjanleiki gagna
Stuðningur við sjálfvirka gæðaskoðun
4. Kjarnatækni íTransformer vinda vélar
4.1 Vélræn uppbygging
Dæmigert vindavélar samanstanda af:
Aðalsnælda (til að snúa vinda dorn)
Vírstýribúnaður og þvereining
Spennukerfi
Stjórnborð og CNC mát
Servó mótorar og ökumenn
Decoiler eða útborgunarstandur
Einangrunarfóðrunarbúnaður
Öryggishlífar og vinnuvistfræðileg mannvirki
Vélrænn stífni og nákvæmni ákvarðar stöðugleika vélarinnar til lengri-tíma.
4.2 Servó og drifkerfi
Nútíma vindavélar nota 3–7 ása hreyfistýringu sem felur í sér:
Snúningur snúnings
Línuleg þverhreyfing
Spennustýringar-
Einangrunarfóðrari
Suðustýringar (fyrir þynnuvélar)
Servókerfi tryggja:
Endurtekningarhæfni
Nákvæm staðsetning leiðara
Stöðug spenna jafnvel undir kraftmiklu álagi
4.3 Spennustjórnunartækni
Einn af tæknilega krefjandi þáttum vinda.
Tegundir:
Segulagna kúpling
Pneumatic spennukerfi
Rafrænt servóspennukerfi
Tvöfalda-lokaða-lykkjuspennuendurgjöf
Spenna verður að vera stöðug til að forðast:
Aflögun leiðara
Laus vindalög
Einangrunartilfærsla
4.4 CNC-stýring og snjöll forritun
Nútíma CNC stjórn inniheldur:
Sjálfvirk lagatalning
Bilanagreining
Rauntíma-hraðastilling
Tension PID stjórn
Stöðuspá
Sjálfvirk samstilling á þvergöngum
Rekstraráætlun:
Stærð leiðara
Fjöldi snúninga
Lagfæribreytur
Einangrunarþykkt
Mjókkandi eða sérstök form
4.5 Suðu- og samskeytikerfi (þynnuvélar)
Þynnuvindavélarfella inn:
Ultrasonic suðu
TIG suðu
Kaldþrýstingssuðu
Tryggir sterka filmu-leiðara tengingu.
4.6 Í-gæðaeftirliti
Háþróuð kerfi eru meðal annars:
Þvermálsmælingarskynjarar
Laser jöfnunarkerfi
Spennumælar
Snældar togskynjarar
Vöktun hitastigs
Myndbandsskoðun
Þetta draga úr mannlegum mistökum og styðja sjálfvirka gæðaskjöl.
5. Framleiðsluferli: Frá koparvír til fullunnar spólu
5.1 Vírundirbúningur
Réttrétting
Þrif
Athugun á einangrun
Staðfesting á stærð leiðara
5.2 Kveikt á uppsetninguvinda vél
Mandrel uppsetning
Dagskrá klipping
Kvörðun spennukerfis
Prufuvinda
5.3 Snúningsstig
Það fer eftir gerð:
Lag-fyrir-lagsvinda
Skipting diska
Þynnulag
Einangrunarinnsetning
Teipað og ýtt
Sjálfvirk jöfnun
5.4 Millirekstur
Málmæling
Þjöppun
Þurrkun eða hitameðferð
Bankaðu á tengingar
5.5 Endanleg spólufrágangur
Blývírsuðu
Einangrun samþjöppun
Yfirborðshreinsun
6. Umsóknir yfir atvinnugreinar
6.1 Aflflutningur og dreifing
Stöng spennir
Dreifingarspennar
Miðlungs-spennuspennar
Aflspennir
6.2 Raftækjaiðnaður
SMPS spennir
EMI síur
Inductors
Samskiptabúnaður
6.3 Bílar
Hleðslutæki um-borð
DC-DC breytir
EV togkerfi
6.4 Endurnýjanleg orka
Sólar inverter spennir
Vindorkubreytir
6.5 Iðnaðar sjálfvirkni
Vélfærafræði
Servó drif
CNC vélarafleiningar
7. Global Market Landscape
7.1 Markaðsstærð og vöxtur
Keyrt af:
Rafvæðingarstraumar
Stækkun endurnýjanlegrar orku
Iðnaðaruppfærsla
Eftirspurn eftir há-skilvirkni spennubreytum
Vaxtarhraði ca.5–7% árlega(iðnaðarmat).
7.2 Svæði
Asía-Kyrrahafið: Stærsta framleiðslustöð (Kína, Indland).
Evrópu: Sterkur í sjálfvirkni og háþróuðum-vélum.
Norður Ameríku: Mikil eftirspurn eftir nútímavæðingu nets.
7.3 Leiðandi framleiðendur
(Ekki-tæmandi listi; enginn kynningartilgangur)
Maschinenfabrik Reinhausen (Þýskaland)
Synthesis Winding Technologies (Indland)
Linz Electric (Ítalía)
Silmek (Tyrkland)
Örstýring (Evrópa)
Ýmsir kínverskir framleiðendur sem sérhæfa sig í þynnu- og spóluvindavélum
8. Valviðmið fyrirVindvélar
8.1 Tæknilegar breytur
Stærðargeta leiðara
Hámarks þvermál og breidd vinda
Snælda tog
Spennustjórnunaraðferð
Nákvæmnistig
Nákvæmni yfirferðar
8.2 Kröfur um sjálfvirkni
Gagnatenging
CNC forritunarfágun
Sjálfvirk suðu
Sjálfvirk einangrunarfóðrun
8.3 Viðhaldssjónarmið
Framboð á varahlutum
Hugbúnaðarþjónusta
Vélrænn styrkleiki
Kvörðunartæki
8.4 Kostnaður miðað við árangur-skipti
Fyrirtæki verða að halda jafnvægi:
Fjárfestingar
Framleiðslugeta
Gæðakröfur
9. Framtíðarstraumar íVindavélTækni
9.1 Mikil sjálfvirkni og samþættar línur
Fullar framleiðslulínur innihalda:
Spóluvinda
Einangrunarumbúðir
Málmæling
Þrýsta
Þurrkun
Gagnaskráning
9.2 Stafræn væðing og iðnaður 4.0
MES samþætting
Skýjaeftirlit
Fyrirsjáanlegt viðhald
Stafrænn tvíburi vindaferla
9.3 Notkun gervigreindar og vélsjónar
Gallagreining
Sjálfvirk fínstilling færibreytu
Raun-spennuleiðrétting
9.4 Græn framleiðsla
Minni úrgangur
Orku-hagkvæm servókerfi
Minnkað leiðara rusl
9.5 Víðtækari notkun vélmenna
Sjálfvirk hleðsla/losun
Spóluflutningur til herslustöðva
10. Áskoranir og tækifæri
Áskoranir
Hár kostnaður við háþróaðavinda vélar
Skortur á faglærðum rekstraraðilum
Breytingar á efni í leiðara
Flóknar aðlögunarkröfur
Tækifæri
Stækkun innviða á heimsvísu
Eftirspurn eftir ör-spennum í rafeindatækni
Rafknúin farartæki
Endurnýjanleg orka
Uppfærsla á gömlu raforkukerfi
11. Niðurstaða
Transformer vinda vélartákna tæknilegan burðarás í spenniframleiðslu. Eftir því sem heimurinn hreyfist í átt að-afköstum raforkukerfum mun nákvæmni, greind og sjálfvirkni vindabúnaðar halda áfram að aukast. Hvort sem um er að ræða litla rafeindaspenna eða stóra aflspenna sem notaðir eru í tengivirkjum, eru vinda gæði áfram afgerandi þáttur fyrir frammistöðu. Samþætting vélaverkfræði, servóstýringar, CNC kerfa, stafrænnar tækni og gervigreind tryggir að iðnaðurinn mun halda áfram að þróast hratt á komandi áratug.
Fyrir framleiðendur eykur fjárfesting í háþróuðum vindavélum áreiðanleika vörunnar, dregur úr vinnuafli og bætir samkeppnishæfni. Fyrir verkfræðinga er skilningur á vindavélatækni nauðsynlegur til að ná tökum á nútíma spenniframleiðslu.
