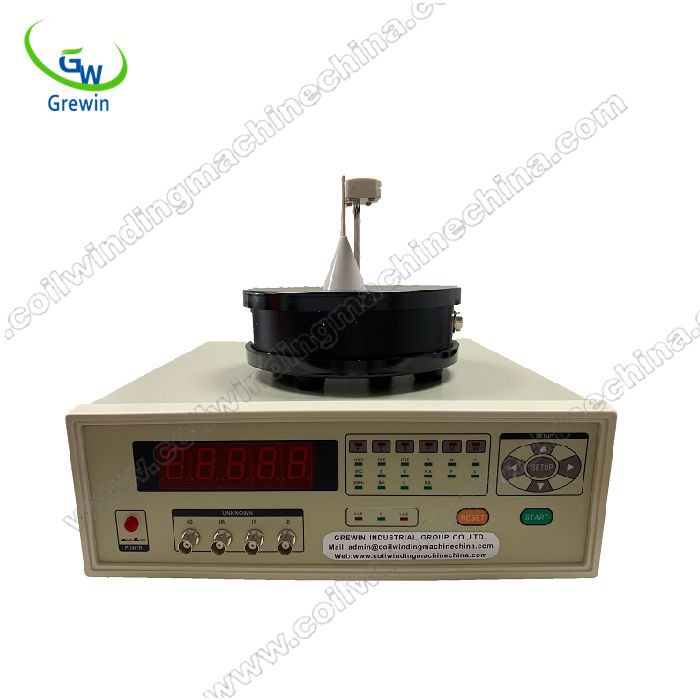

NAFN: GW-9107A Transformer Inductor snýr prófunartæki

Upplýsingar

1.1 Inngangur

Magnetic spólu snúningsprófari er búnaður af góðum gæðum og lágu verði, notaður til að prófa alls konar segulspóla snúninga. Búnaðurinn er með sterka virkni, framúrskarandi afköst og auðveldan rekstur og uppfyllir þarfir prófunar með mikilli nákvæmni og afkastamikilli háhraða prófun.

1.2 Meginregluuppdráttur

1.3 Tæknivísitala

1.3.1 Prófunarsvið: 0 --- 20000 snúningar

1.3.2 Prófun nákvæmni: 0,1%

1.3.3 Hraði prófunar: tvisvar/sek

1.3.4 Prófunartíðni: 10kHz, 2kHz, 200Hz

1.3.5 Spóluvídd: innri þvermál> 3mm, ytri þvermál ≤90mm (hægt að gera að sérstökum mæli)

1.3.6 Valaðgerð: algert villuval og hlutfallskostnaðarval

1.4 Rekstrarskilyrði

1.4.1 Ástandshiti og rakastig

Nákvæmni er hægt að ná þegar hitastig er á milli 10 ℃ og 30 ** ， raka ≤80%RH.

Hægt er að stjórna búnaðinum þegar hitastigið er á milli 0 ** og 40 **, rakastig ≤90%RH.

1.4.2 Aflgjafi

Spenna: AC 220V ± 10%

Tíðni: 50Hz ± 5%

Afl: ≤30W

1.4.3 Bindi

Aðalbúnaður: 390*160*420 (breidd*hæð*dýpt)

Prófunarbúnaður: 185*150 mm (þvermál*hæð)

1.4.4 Þyngd

Aðalbúnaður: 5kg

Prófunarbúnaður: 1 kg

1.5 Ytri uppbygging

1.5.1 Prófunarbúnaður

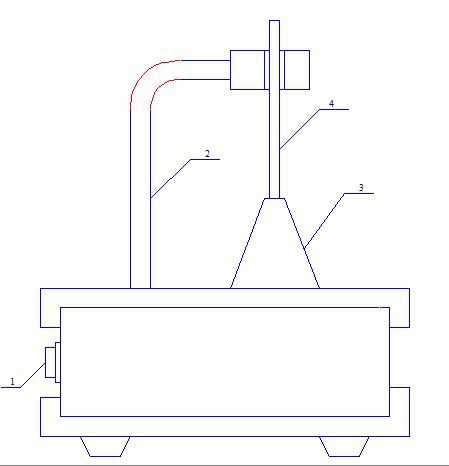

1.5.1.1 Skissukort

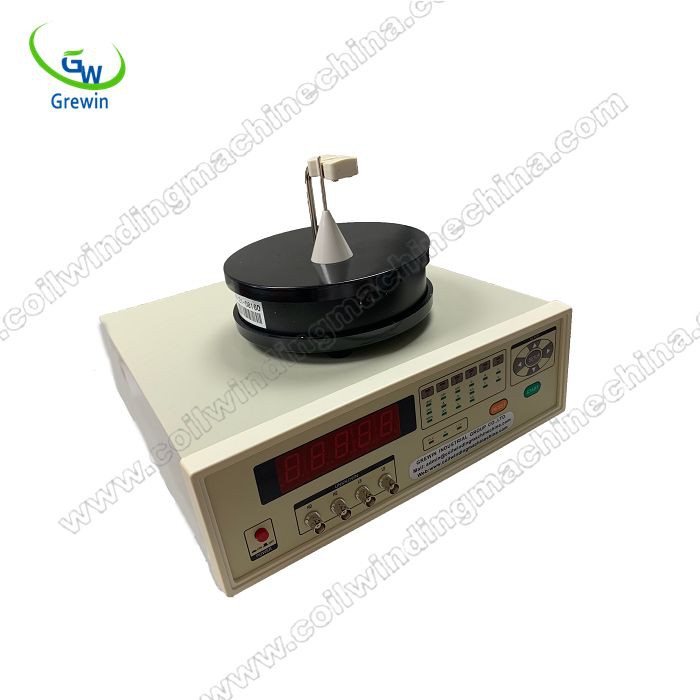

1.5.1.2 Myndskreyting

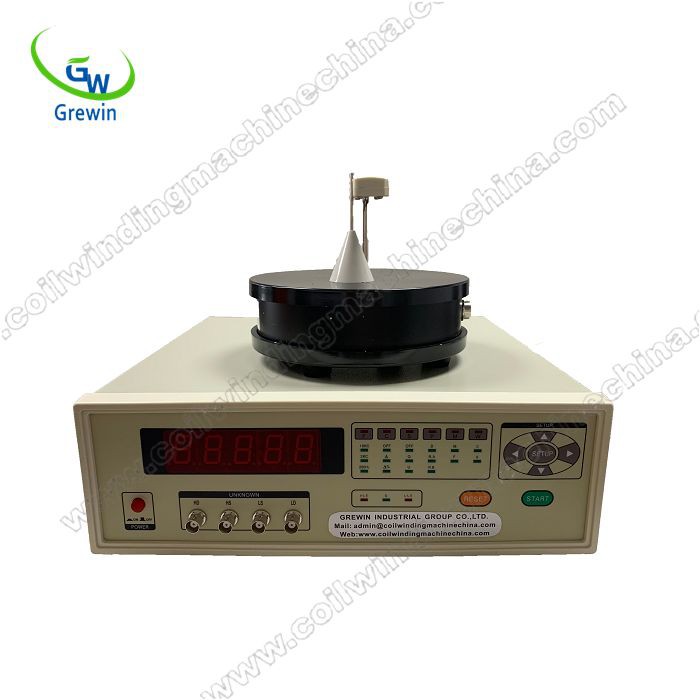

1.5.1.3 Myndskreyting

1.5.2 Framhlið

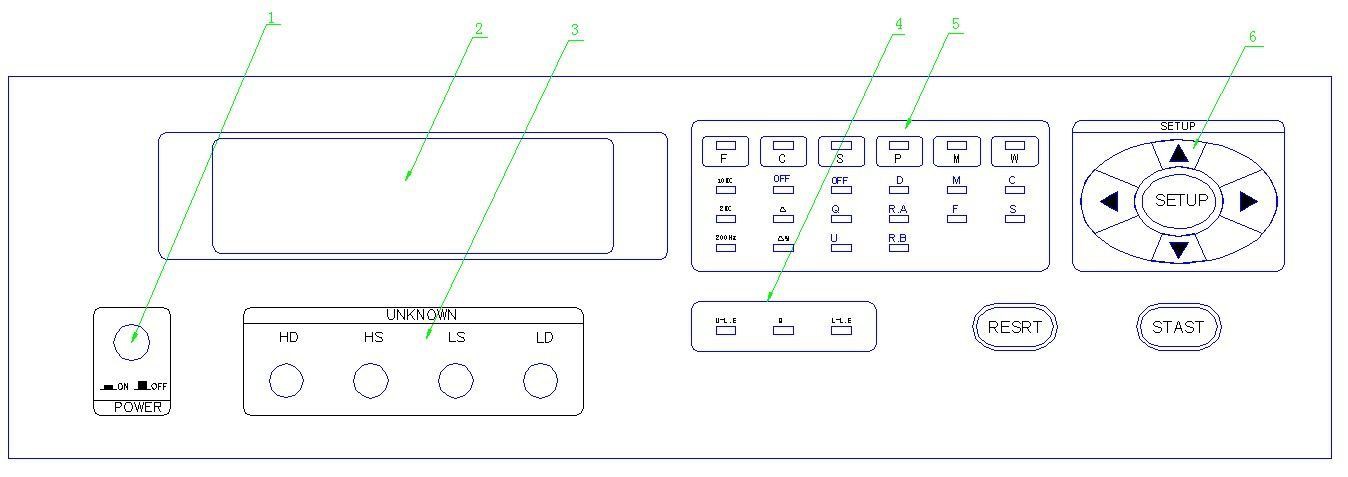

1.5.2.1 Skissukort

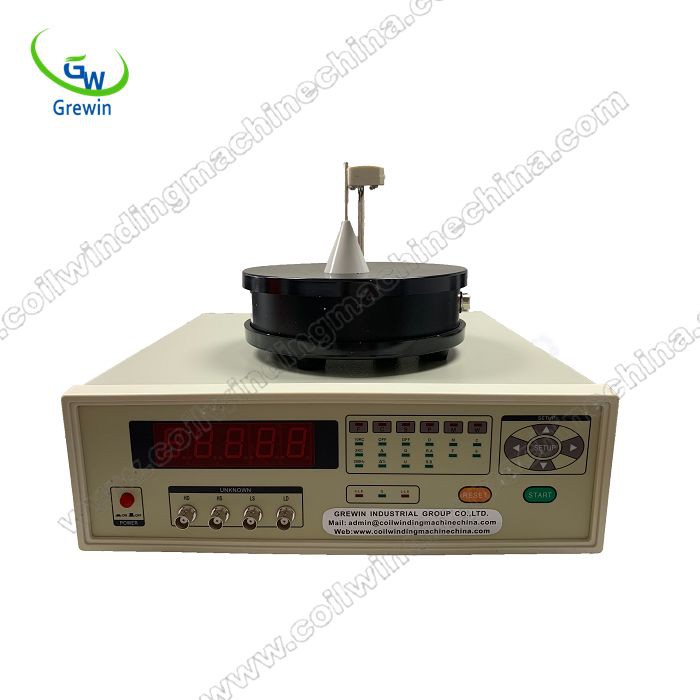

1.5.2.2 Myndskreyting

1.5.3 Bakhlið

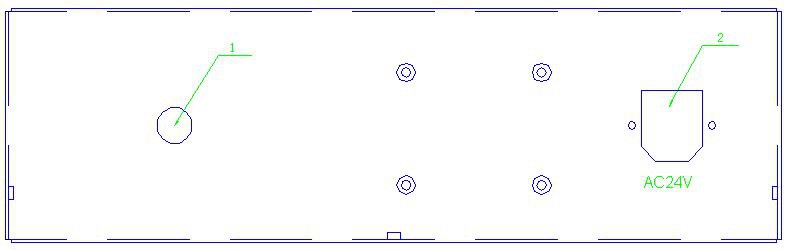

1.5.3.1 Skissukort

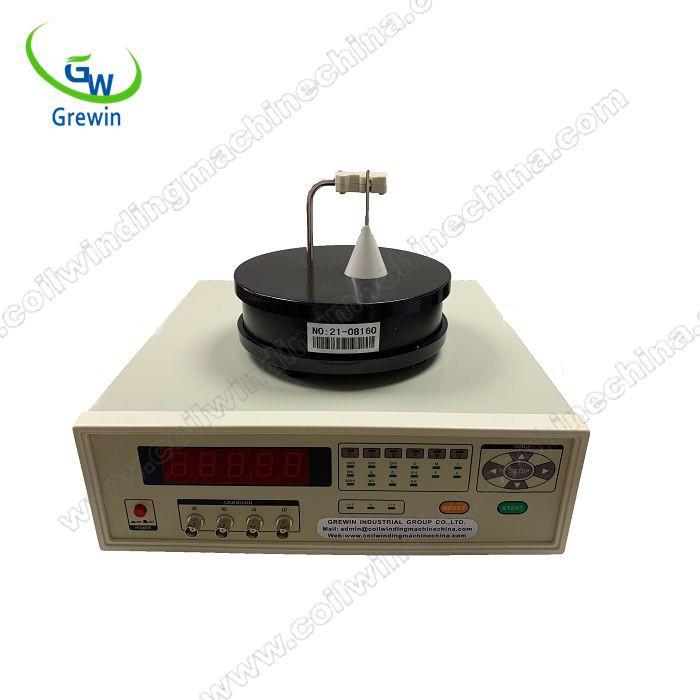

1.5.3.2 Myndskreyting

2. kafliRekstrarleiðbeiningar

Ttækið heldur sjálfkrafa áfram síðasta mælingarástandinu þegar kveikt er á því. Allar aðgerðir mælingarinnar birtast á spjaldinu og hægt er að nálgast þær með hnappunum fjórum „∧“ 、 „∨“ 、 „& lt; ”、“> “. Vísir lampi aðgerðar skín þegar ýtt er á „& lt; ”、“> “Við þá aðgerð sem þú þarft, þá er hægt að velja færibreytur aðgerðarinnar með því að ýta á 上下 þar sem vísirinn logar.

Aðgerðir:

A. F --- Tíðni: 10kHz, 2kHz, 200Hz

B. C --- Val: Slökkt, alger villa (Δ), prósentu villa (Δ%)

C. S --- Hljóð: Slökkt, hæft (Q), óhæft (U)

D. P --- Parameter: Lesið beint （D）, leiðrétting A, RA）, leiðrétting B (RB)

E. M --- Mælingarsvið: Snýr meira en 1000 (M), Snýr færri en 500 (F)

F. W --- Leið: Stöðug, Einhleyp

2.1 Mæling

2.1.1 Tengdu prófunarbúnaðinn við aðalbúnaðinn með því að nota rafliða með fimm víra

snúru og tengdu klemmuvírana við aðalbúnaðinn.

2.1.2 Tengdu vírinn í tjakkinn aftan á tækinu og ýttu á POWER.

2.1.3 Ýttu á RESET til að mæla ástand hvenær sem er.

2.1.4 Veldu prófunaraðferðina með því að ýta á „∧“ 、 „∨“ 、 „& lt; ”、“> “. (Sjá nánar í 2.2)

2.1.5 Settu segulhringahringinn í kringum aðalstöngina; snúið hjálparstönginni í nána snertingu við aðalstöngina.

2.1.6 Tengdu tvær endalínur prófaðrar spólu með klemmuvírunum.

2.1.7 Númer spólu snúninga birtist á skjánum.

2.2 Aðgerðarleiðbeiningar

2.2.1 Tíðni prófunar

Hægt er að velja um þrjár tíðnir (10kHz, 2kHz, 200Hz). Til að fá bestu prófanir

áhrif, ætti að velja viðeigandi tíðni í samræmi við tegund spólu.

2.2.2 Breytu

Almennt er niðurstaða prófunar á spólu með mikla segulmagnaðir gegndræpi stöðug og

nákvæm. Þó niðurstaðan gæti verið ónákvæm þegar spóllinn er lítill segulmagnaður

gegndræpi eða spóluvinda er misjöfn, en hægt er að leiðrétta niðurstöðuna með

eftirfarandi leiðir:

a. Lesið beint

Hægt er að lesa beygjunúmerið beint.

b. Leiðrétting A.

Hægt er að nota þessa leiðréttingu þegar niðurstaðan er ónákvæm og spólan hefur eina vindu. 40 spólu snúningar geymslufrumur eru veittar, hver og einn getur geymt leiðréttingar á sýningargildi. Og valið er gert í samræmi við sýningargildi. (Sjá nánar í 2.2.4.1)

c. Leiðrétting B

Hægt er að nota þessa leiðréttingu þegar niðurstaðan er ónákvæm og spóllinn er með tvo vinda. 20 spóluhringir eru til staðar geymslufrumur, hver og einn getur geymt leiðréttingar á sýningargildum vindanna tveggja. Og valaðgerðin er framkvæmd í samræmi við eitt af stöðluðu gildinu. (Sjá nánar í 2.2.4.2)

Geymslufrumurnar og leiðréttingarnar tapast ekki vegna rafmagnsrofs.

2.2.2.1 Leiðrétting A

a. Ýttu á „& lt; “Eða„> “Þar sem Parameter lampinn skín.

b. Ýttu á „∧“ eða „∨“ þar sem leiðrétting A skín.

c. Ýttu á SET-UP, „-a-xx“ sýnir (xx er flass, tölan er á milli 00 og 39.).

d. Ýttu á „∧“ eða „∨“ til að stilla númer geymsluhólfsins og ýttu síðan á SET-UP.

e. Endurtaktu 2.2.2.1.d og 2.2.2.1.e til að leiðrétta sýningargildi spólu snúninga

númer. Athugaðu að leiðréttingin getur ekki farið yfir +/-20% af lesinni beint

númer, annars sýnir ERROR.

f. Ýtið á SET-UP eða START, leiðrétt númerið verður geymt í xx geymslunni

klefi og spólu snúningur prófanir geta byrjað.

2.2.2.2 Leiðrétting B

a. Ýttu á „& lt; “Eða„> “Þar sem Parameter lampinn skín.

b. Ýttu á „∧“ eða „∨“ þar sem leiðrétting B skín.

c. Ýtið á SET-UP, „-b-xx“ sýnir (xx er flass, tölan er á milli 00 og 19.).

d. Ýttu á „∧“ eða „∨“ til að stilla númer geymsluhólfsins og ýttu síðan á SET-UP.

„-B-1“ sýnir og leiðrétting fyrstu vindingarinnar hefst.

e. Endurtaktu 2.2.2.1.d og 2.2.2.1.e til að leiðrétta sýningargildi spólu snúninga

númer.

f. Ýttu á SET-UP, „-B-2“ sýnir. Leiðrétting seinni vindingarinnar hefst.

g. Tengdu tvær endalínur seinni vindingarinnar með því að nota klemmuvírana.

h. Endurtaktu 2.2.2.1.d og 2.2.2.1.e til að leiðrétta sýningargildi spólu snúninga

númer.

ég. Ýtið á SET-UP eða START, leiðrétt númerið verður geymt í xx geymslunni

klefi og spólu snúningur prófanir geta byrjað.

Athugið: Þegar leiðrétting B er notuð ættu snúningar tveggja vinda að vera mismunandi

frá hvort öðru. Leiðréttingin má ekki fara yfir +/-40% af lesinni beint

númer, annars sýnir ERROR.

2.2.3 Mælingarsvið

Almennt er færibreytan M valin þegar spóluhringirnir eru fleiri en 1000 og

F er valið þegar beygjurnar eru færri en 500. Hvort tveggja er hægt að velja

þegar beygjurnar eru á milli 500 og 1000.

2.2.4 Leið

a. Stöðug mælingarleið

Tækið mælir, reiknar og sýnir spóluhringina stöðugt.

Síðari mælingin fer strax á eftir þeirri fyrri.

b. Ein mælingarleið

Síðari mælingin fer aðeins eftir að ýtt er á START eftir þá fyrri

er búið.

3. kafli Allt settið og gæðaábyrgð

3.1 Allt settið

Allt settið inniheldur: (hvert stykki er í einu stykki)

1. Segulspólu snýr prófari

2. Klemmuvír

3. Rafmagnsvír

4. Fimm víra rafmagnssnúra

5. Rekstrarhandbók

6. Vottun

Vinsamlegast hafðu samband við verksmiðju okkar eða sölustað strax eftir að eitthvað hefur vantað.

3.2 Gæðatrygging

Ábyrgðartími: 18 mánuðir. Tímabilið byrjar frá afhendingardegi þegar

búnaðurinn er keyptur frá fyrirtækinu okkar eða sölustaðnum. Á tímabilinu,

viðhaldskostnaðurinn er greiddur af viðskiptavininum ef tjónið er vegna óviðeigandi

rekstur notanda eða utanaðkomandi afl.

Ævilangt viðhald búnaðarins er unnið af fyrirtækinu okkar.

3. kafli Allt settið og gæðaábyrgð

3.1 Allt settið

Allt settið inniheldur: (hvert stykki er í einu stykki)

7. Segulspólu snýr prófari

8. Klemmuvír

9. Rafmagnsvír

10. Fimmþráð rafmagnssnúra

11. Rekstrarhandbók

12. Vottun

Vinsamlegast hafðu samband við verksmiðju okkar eða sölustað strax eftir að eitthvað hefur vantað.

3.2 Gæðatrygging

Ábyrgðartími: 18 mánuðir. Tímabilið byrjar frá afhendingardegi þegar

búnaðurinn er keyptur frá fyrirtækinu okkar eða sölustaðnum. Á tímabilinu,

viðhaldskostnaðurinn er greiddur af viðskiptavininum ef tjónið er vegna óviðeigandi

rekstur notanda eða utanaðkomandi afl.

Ævilangt viðhald búnaðarins er unnið af fyrirtækinu okkar.
